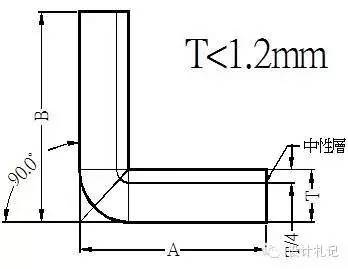

4.1 R=0,折彎角θ=90°(T<1.2,不含1.2mm)

L=(A-T)+(B-T)+K

=A+B-2T+0.4T

上式中取:λ=T/4

K=λ*π/2

=T/4*π/2

=0.4T

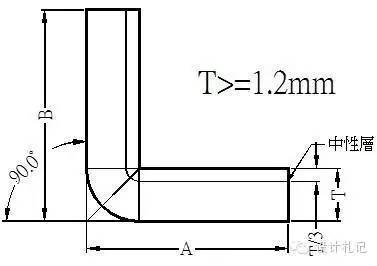

4.2 R=0, θ=90°   (T≧1.2,含1.2mm)

L=(A-T)+(B-T)+K

=A+B-2T+0.5T

上式中取:λ=T/3

K=λ*π/2

=T/3*π/2

=0.5T

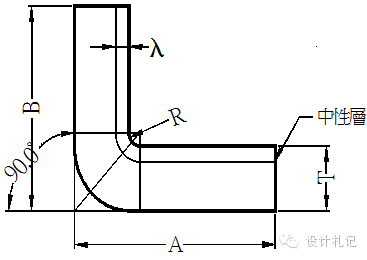

4.3 R≠0   θ=90°

L=(A-T-R)+(B-T-R)+(R+λ)*π/2

當R ≧5T時      λ=T/2

1T≦ R <5T    λ=T/3

0 < R <T         λ=T/4

(實際展開時除使用尺寸計算方法外,也可在確定中性層位置后,通過偏移再實際測量長度的方法.以下相同)

4.4 R=0   θ≠90°

λ=T/3

L=[A-T*tan(a/2)]+[B

-T*tan(a/2)]+T/3*a

(a單位為rad,以下相同)

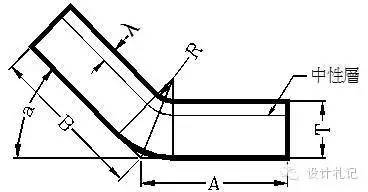

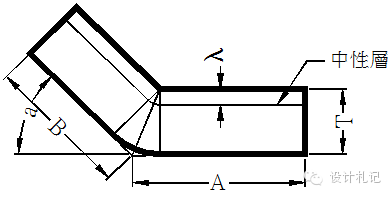

4.5 R≠0   θ≠90°

L=[A-(T+R)* tan(a/2)]+[B

-(T+R)*tan(a/2)]+(R+λ)*a

當R ≧5T時      λ=T/2

1T≦ R <5T    λ=T/3

0 < R <Tλ=T/4

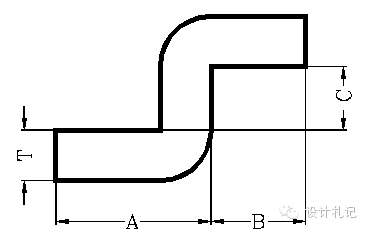

4.6  Z折1.

計算方法請示上級,以下幾點原則僅供參考:

(1)當C≧5時,一般分兩次成型,按兩個90°折彎計算.(要考慮到折彎沖子的強度)

L=A-T+C+B+2K

(2)當3T<C<5時<一次成型>:

L=A-T+C+B+K

(3)當C≦3T時<一次成型>:

L=A-T+C+B+K/2

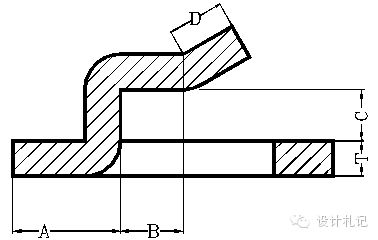

4.7  Z折2.

C≦3T時<一次成型>:

L=A-T+C+B+D+K

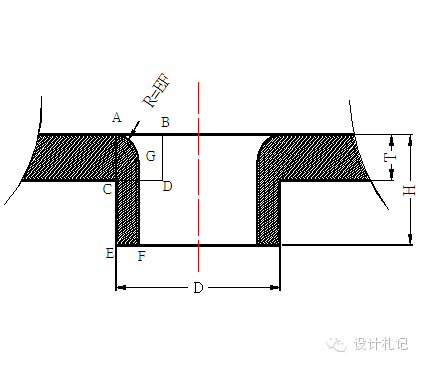

4.8 抽芽

抽芽孔尺寸計算原理為體積不變原理,即抽孔前后材料體積不變;ABCD四邊形面積=GFEA所圍成的面積.

一般抽孔高度不深取H=3P(P為螺紋距離),R=EF見圖

∵ T*AB=(H -EF)*EF+π*(EF)²/4

∴ AB={H*EF+(π/4-1)*EF²}/T

∴預沖孔孔徑=D – 2AB

T≧0.8時,取EF=60%T.

在料厚T<0.8時,EF的取值請示上級.

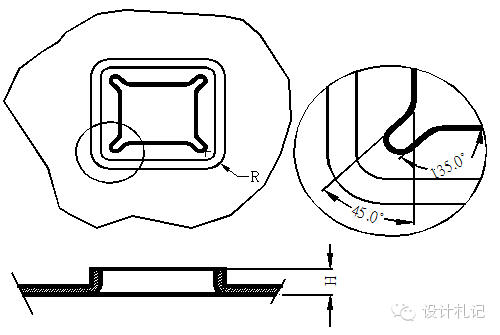

4.9 方形抽孔

方形抽孔,當抽孔高度較高時(H>H_max),直邊部展開與彎曲一致, 圓角處展開按保留抽高為H=H_max的大小套彎曲公式展開,連接處用45度線及圓角均勻過渡, 當抽孔高度不高時(H≦H_max)直邊部展開與彎曲一致,圓角處展開保留與直邊一樣的偏移值.

以下H_max取值原則供參考.

當R≧4MM時:

材料厚度T=1.2~1.4取H_max =4T

材料厚度T=0.8~1.0取H_max =5T

材料厚度T=0.7~0.8取H_max =6T

材料厚度T≦0.6取H_max =8T

當R<4MM時,請示上級.

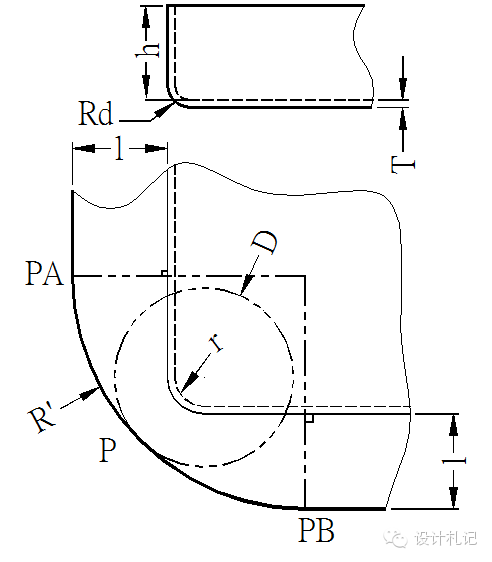

4.10壓縮抽形1  (R_d≦1.5T)

原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.

當R_d≦1.5T時,求D值計算公式如下:

D/2=[(r+T/3)²+2(r+T/3)*(h

+T/3)]^1/2

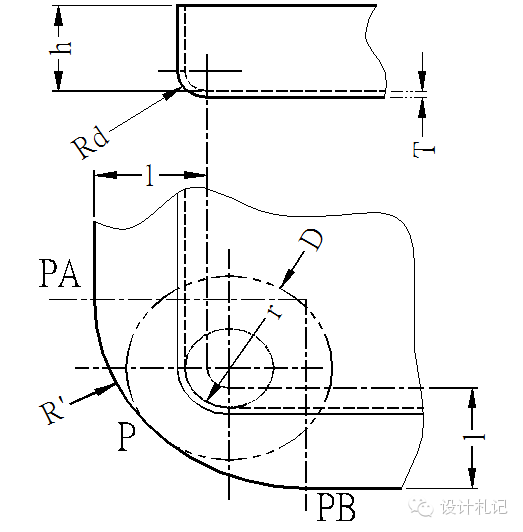

4.11壓縮抽形2  (R_d>1.5T)

原則:直邊部分按彎曲展開,圓角部分按拉伸展開,然后用三點切圓(PA-P-PB)的方式作一段與兩直邊和直徑為D的圓相切的圓弧.

當R_d>1.5T時:

l按相應折彎公式計算.

D/2={(r+T/3)²

+2(r+T/3)*(h+T/3)

-0.86*(Rd-2T/3)*[(r+T/3)

+0.16*(Rd-2T/3)]}^1/2

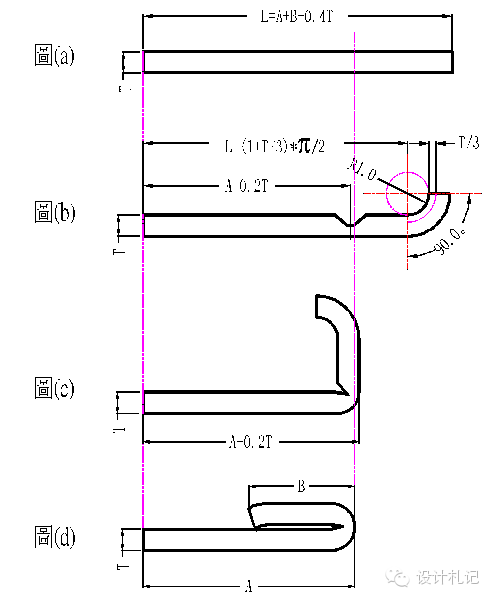

4.12卷圓壓平

圖: 展開長度

L=A+B-0.4T

圖: 壓線位置尺寸 A-0.2T

圖: 90°折彎處尺寸為A+0.2T

圖: 卷圓壓平后的產品形狀

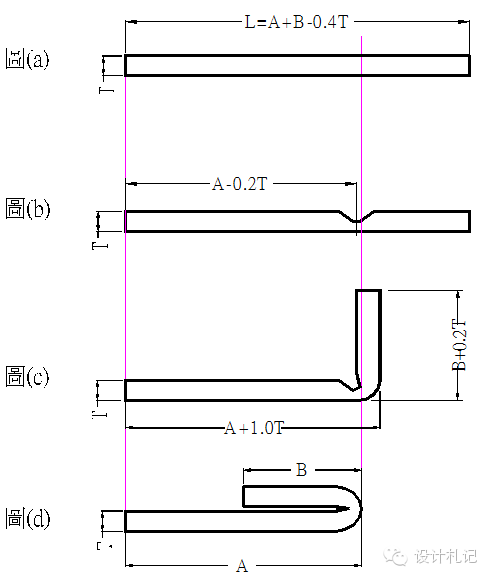

4.13側沖壓平

圖: 展開長度

L=A+B-0.4T

圖: 壓線位置尺寸 A-0.2T

圖: 90°折彎處尺寸為A+1.0T

圖: 側沖壓平后的產品形狀

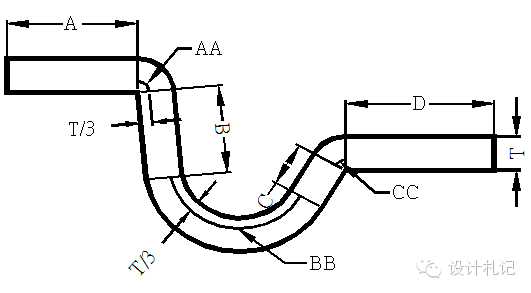

4.14 綜合計算如圖:

L=料內+料內+補償量

=A+B+C+D

+中性層弧長(AA+BB+CC)

(中性層弧長均按 “中性層到板料內側距離λ=T/3”來計算)
